三梁四柱液压机

YL32-80T 四柱三梁液压机

点击: 次  来源:山东鲁南液压 时间:2017-04-28


一、特点介绍

三梁四柱液压机采用四柱三板式结构,具有独立的动力机构和电气系统,采用按钮集中控制,可实现调整、手动及半自动三种工作方式。动力机构由油箱、高压泵、控制系统、电动机、压力阀等部分组成。设备的工作压力、压制速度,空载快下行和减速的行程和范围,均可根据工艺需要进行调整;该液压机适用于薄板拉伸成型、粉末制品成型、塑料制品成型、冷热挤压金属成型、油箱、底盘、汽车零部件等的横压、弯压、翻透、校正等工艺。

二、功能配置

※ 采用优质钢板焊接而成,焊后经高频振动消除焊接应力.

※ 四柱采用45#优质碳素钢,经调质处理、电镀硬铬处理.

※ 主缸主要密封件采用优质密封圈,确保密封可靠、不渗漏油.

※ 活塞杆采用45#钢离子氮化,表面渗碳淬火处理.

※ 液压系统采用电磁插装集成换向阀

※ 压力表采用进口电接点抗震防渗漏压力表.

※ 设有安全保护装置,油缸行程上限、下限接近开关.

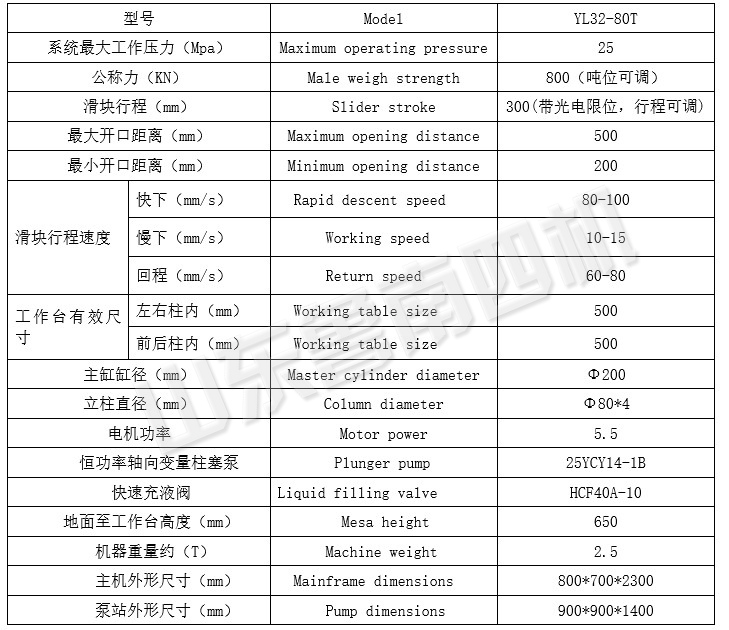

三、技术参数

※可根据客户加工要求定做台面尺寸、液压油缸行程、下定缸吨位和闭合高度等.

液压机执行标准:

JB3818-1999《液压机技术条件》

JB/T1829-1997《锻压机械通用技术条件》

GB/T3766-83《液压系统通用技术条件》

JB3915-85《液压机安全技术条件》

JB/T1829-1997《锻压机械通用技术条件》

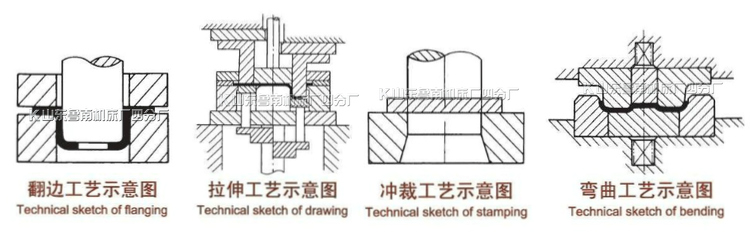

加工工艺范围

四、设备使用

正确使用机器设备,认真执行维护保养和严格遵守安全操作规程是延长设备使用寿命﹑保正安全生产的必要条件。因此,操作者除应熟悉机器结构性能和操作规程外,还应注意下列几点:
1. 油箱每半年清洗并更换新油一次32~46#抗磨液压油。第一次换油时间不应超过三个月,其油液可重新过滤后再用一次。
2. 本机用油。必须经严格过滤才需注入油箱,其油位不能低于油标指示线。使用油温应在15℃~60℃范围内。
3. 压力表每半年需鉴定一次。

4. 机器长期停用时,应将各外露加工表面擦洗干净,并涂防锈油。



三梁四柱液压机特点:
1、 压力机采用三梁四柱结构形式,上横梁、工作台通过立柱和紧固螺母、调整螺母结合成一个固定机架,机架精度靠调节螺母调整,上梁、工作台、滑块等大件采用优质钢板焊接而成,焊后经高频振动消除焊接应力。立柱及螺母:材料为优质45#钢,经调质处理、表面中频淬火并镀硬铬处理。
2、油缸:主油缸为活塞缸,布置在上横梁孔内。缸体为优质锻钢,活塞杆表面经中频淬火处理,要求硬度高,使用寿命长。油缸主要密封件采用优质密封圈,确保密封可靠、不渗漏油。
3、在滑块下平面及工作台上平面上,设有T形槽,可配M24的螺栓紧固专用压装工模具用。
4、液压控制采用插装阀集成系统,压力可调,流量稳定,动作可靠,使用寿命长。
5、 液压部分整个设备的动力输出源,即液压泵站主要由电机、油泵、油箱、插装阀等组成。油箱采用封闭式,要求吸烟区和回油区分开,油箱要设有清洗窗口和放油塞,使清洗、换油方便。油泵吸油口安装直通式吸油滤油器,确保油液清洁度,保证油泵和阀的使用寿命。液压系统配备加热、冷却装置。
6、液压系统配置快速充液系统、液压集成块及各种输油管路和液压附件组成。密封可靠、不渗不漏,压力机主要管路采用法兰连接和抗震管夹。动力机构中包括油液过滤,液位显示等多种装置。
7、压力机使用抗震压力表,不易损坏,电接点压力表时刻显示主缸上腔压力,达到设定压力停止工作,有效起到保护作用。在设定压力内,起到超压保护作用。
8、电气控制系统设独立的电气柜,内装空气开关、继电器等电气设备。
9、压力机的各种报警信号、限位开关与压力机动作实现程序联锁。
10、设有集中控制面板,行程、压力、时间触摸式显示屏系统,面板上布置各种操作按钮和开关。操作台上的按钮除完成压力机全部动作外,还应有“双手压制”、“回程”、“停止”、“急停”等按钮。
11、压力机设有点动、半自动操作方式,滑块行程有行程控制装置调整。
12、通过操作控制装置,可实现定程、定压两种成形工艺,并具有保压延时等功能。滑块的工作压力、空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整。
13、压力机的安全保护装置:
①、设置急停按钮,按下急停按钮,压力机立即停电静止。
②、压力机设计有安全保护系统,并设有油缸行程上限、下限接近开关,以保护油缸在行程极限位置时安全运行。
③、在活塞式油缸下腔设置液压支撑保险回路。

④、光栅安全保护装置。
